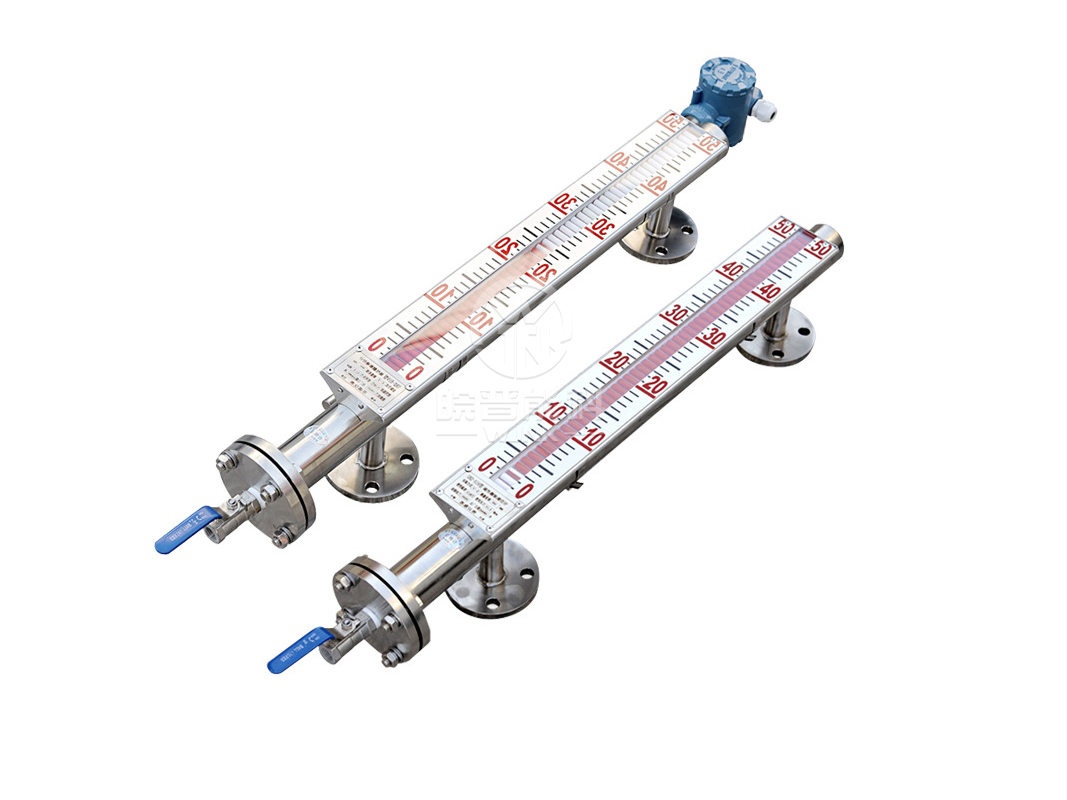

磁翻板液位計是一種常用的液位測量儀表。
一、結構與原理
- 結構組成
- 主要由浮筒、磁浮子、磁翻板（磁翻柱）、指示器、排污閥等部件構成。浮筒內充滿被測介質，磁浮子位于浮筒內隨液位上下浮動。磁翻板（磁翻柱）安裝在浮筒外，指示器用于顯示液位高度，排污閥用于定期排污和維護。
- 工作原理
- 磁浮子內帶有磁性，當浮筒內液位變化時，磁浮子隨之上下移動。磁浮子的磁性通過非磁性隔離管作用于外部的磁翻板（磁翻柱）。磁翻板（磁翻柱）在磁性作用下發生翻轉，通常紅色表示液位，白色表示無液位，從而直觀地顯示出液位高度。
二、特點
- 直觀性
- 可以直接在就地指示器上觀察到液位的實際高度，非常直觀。
- 可靠性高
- 沒有復雜的機械傳動部件，不易受外界干擾，使用壽命長。
- 適應性強
- 可測量多種介質的液位，包括水、油、化工原料等，并且可以在高溫、高壓、腐蝕性環境下工作。
三、應用領域
- 石油化工行業
- 用于測量各種儲罐（如原油罐、成品油罐、化工原料罐等）內的液位。
- 電力行業
- 測量鍋爐水位等重要液位參數，確保鍋爐的安全運行。
- 食品飲料行業
- 在飲料生產中測量儲存罐內的液位，如果汁、啤酒等的儲存液位。
四、選型要點
- 介質特性
- 考慮介質的密度、腐蝕性、粘度等。例如，對于高腐蝕性介質要選擇合適的不銹鋼材質或特殊防腐材質的磁浮子和浮筒。
- 溫度和壓力范圍
- 根據被測介質的工作溫度和壓力確定磁翻板液位計的型號，確保其在相應環境下能正常工作。
- 測量精度要求
- 如果對液位測量精度要求較高，要選擇精度合適的磁翻板液位計。
五、維護與保養
- 定期檢查
- 定期檢查磁浮子是否正常浮動，磁翻板（磁翻柱）是否翻轉正常。
- 清潔工作
- 清除浮筒內和儀表周圍的雜質，防止堵塞。
- 校準
- 定期進行液位校準，以保證測量的準確性。
